Johtopaikannin SR-24

Ammattilaistason johtopaikannin, jossa on GPS ja Bluetooth

Innovatiivista tekniikkaa tehokkaaseen mittaukseen: Johtopaikannin SeekTech SR-24 on helppokäyttöinen, ammattilaistason johtopaikannin, jossa on GPS ja Bluetooth maan alla kulkevien huoltojohtojen paikantamiseen.

SR-24 paikantaa vaikeastikin havaittavat johdot. Laitteen edistynyt antennitekniikka, suuntanuolet sekä helppolukuinen, karttamainen informaationäyttö mahdollistavat johtojen nopean ja tarkan paikantamisen.

Olipa kyseessä vesi- ja kaasujohdot tai sähkö- ja puhelinkaapelit, antennin 3D-toiminnon ansiosta SR-24 hallitsee induktiivisten ja passiivisten huoltojohtojen paikantamisen joka suunnassa ja paikassa, käyttäjän sijainnista riippumatta. Se on oivallinen apuväline erityisesti esteiden kohdalla tai katualueilla.

Useat aktiiviset ja edistyneet passiiviset hakutilat, joissa on monipuolisia esiasetettuja ja yksilöllisesti mukautettavia hakutaajuuksia, mahdollistavat maanalaisten, ahtaasti toisiaan lähellä olevien huoltojohtojen tarkan ja luotettavan paikantamisen.

Sisältää älypuhelinsovelluksen reaaliaikaiseen kartografiaan

RIDGIDtrax

RIDGIDtrax mahdollistaa SR-24-paikantimen havaitsemien johtojen kartoituksen helposti älypuhelimella tai tabletilla. Sovellus on maksuton ja saatavilla Android- ja iOS-laitteisiin.

Kun kytket laitteen Bluetoothilla SR-24 johtopaikantimeen, matkapuhelimesi osoittaa GPS-sijainnin ja kohdelinjan syvyyden. Käyttäjä voi yksilöidä linjan tyypin (vesi, kaasu, sähkö) ja näyttää samalla kartalla useita linjoja.

Lopullinen kartta voidaan tallentaa ja katsella sovelluksessa tai viedä KMZ-tiedostona suosituissa GIS-ohjelmissa käytettäväksi.

Käytännön edut:

  • Kompakti, kevyt ja helppokäyttöinen ammattijärjestelmä nopeaan ja luotettavaan johtojen paikantamiseen
  • Sisäänrakennettu GPS käsittää kartografian ja GIS-toimintojen koordinaatit
  • Bluetooth-litäntä lähettää tiedot langattomasti älypuhelimeen, tablettiin tai tarkkoihin GPS-laitteisiin ja lähettäjän ST-33Q+ etähallintaan
  • Edistyksellinen 3D-antenni
  • Kaikki arvot yhdellä silmäyksellä – etäisyys, paikka, signaalinvoimakkuus
  • Tunnistaa monihaaraiset johdot
  • Joustava erilaisten hakutilojen ansiosta
  • Tehokas energianhallinta mahdollistaa pitkäaikaismittaukset
  • Käyttömääritellyt taajuudet – säädettävissä alueella 10 Hz - 35 kHz
  • Älypuhelinsovellus mittaa useampia pisteitä ja reittejä ja välittää ne GIS-ohjelmistolle
SR-24

Kaikki tiedot yhdellä silmäyksellä.

SR-24:n suuri näyttö näyttää johdon arvioidun sijainnin, suunnan ja syvyyden.

SR-24:n älykäs tekniikka mukautuu automaattisesti säädetystä hakutilasta riippuen tai kohteena olevan johdon lähestymisasteesta, esimerkiksi zoomausnäyttönä kohdetta lähestyessä tai lähetystilassa lähettimen paikkanäytöllä.

Säätöjä voi muuttaa katsetta näytöstä nostamatta tai laitetta poistamatta mittauksen aikana yhdellä kädellä käytettävän laitteen ohjauspaneelista.

Ihanteellinen käyttötapa kuhunkin paikantamiseen

Aktiivinen signaali, esimerkiksi SeekTech-lähettimellä ST-510
Aktiivinen
Passiivinen signaali
Passiivinen signaali

SR-24 määrittää elektromagneettiset kentät maan alla olevista kohteista. Tähän tarkoitukseen paikantimessa on erilaisia käyttötiloja:

Passiivinen paikannus

Passiivitilassa laite etsii elektromagneettista ”kohinaa” maan alla olevista huoltojohdoista. Sähkölaitteet säteilevät näitä signaaleja tiettyyn asteeseen asti sähköjohtoihin, joihin ne ovat liitettyinä, tai maan alla olevat huoltojohdot vaikuttavat antenneina suurtehoisille ja vähätaajuusille radiolinkeille ja säteilevät näitä signaaleja takaisin.

Näitä sähkö- ja radiotaajuuksia voidaan ottaa passiivisesti vastaan vastaavien kenttävahvuuksien kohdalla ja mahdollistaa siten vastaavien huoltojohtojen paikantaminen.

Aktiivinen paikannus

Tässä tilassa huoltojohtojen suuntaukseen ja paikannukseen johdetaan lähettimen kautta energiaa ja johto paikannetaan valitulla taajuudella aktiivisesti.

Sonditila

Sondin signaalin paikannus johdoissa, kaapeleisa tai tunneleissa, jotka eivät ole johtavia tai jotka voidaan paikantaa muulla tavalla.

Käyttää voi esimerkiksi kamerajärjestelmää SeeSnake johtojen paikantamiseen yhdessä kamerapäähän integroidulla Flexmitter-lähettimellä ja SR-24-laitteella. Tämä yhdistelmä on erityisen tehokas ja tarkka menetelmä vuodonetsintään!

SeekTech SR-24
Myös ilman liitettyä Bluetooth-laitetta SR-24:n paikannustiedot luodaan irrotettavalle SD-kortille luettavana GPS-lokitiedostona.
SeekTech SR-24

SeekTech-lähetin aktiiviseen johtojen paikantamiseen

Liitä johtopaikannin SR-24 SeekTech-lähettimiin aktiivisen johtopaikannuksen suorittamiseksi

Signaaleita voidaan lähettää pihtien kautta suoraan tai induktiivisesti lähetinkelan kautta, vaihtoehtoisesti signaalipuristimen avulla myös maan alla metallijohtoja tai kaapeleita pitkin. Tarpeen mukaan kaapelia voidaan pidentää kahden 15 metriä pitkien lisäkaapelien avulla.

Molemmissa lähettimissä on akustinen, induktioriippuvainen signaalinanto, energiansäästötoiminto, jossa on automaattinen sammutus ja LCD-näyttö automaattisella taustavalolla.

ST-33Q+ tekee vaikutuksen paitsi voittamattomalla induktiotehollaan ja joustavuudellaan, joka on vapaasti valittavan, enintään 93 kHz:n taajuuden ansiota suorassa yhteydessä, muttase voidaan lisäksi konfiguroida suoraan SR-24:sta etänä Bluetoothin kautta.

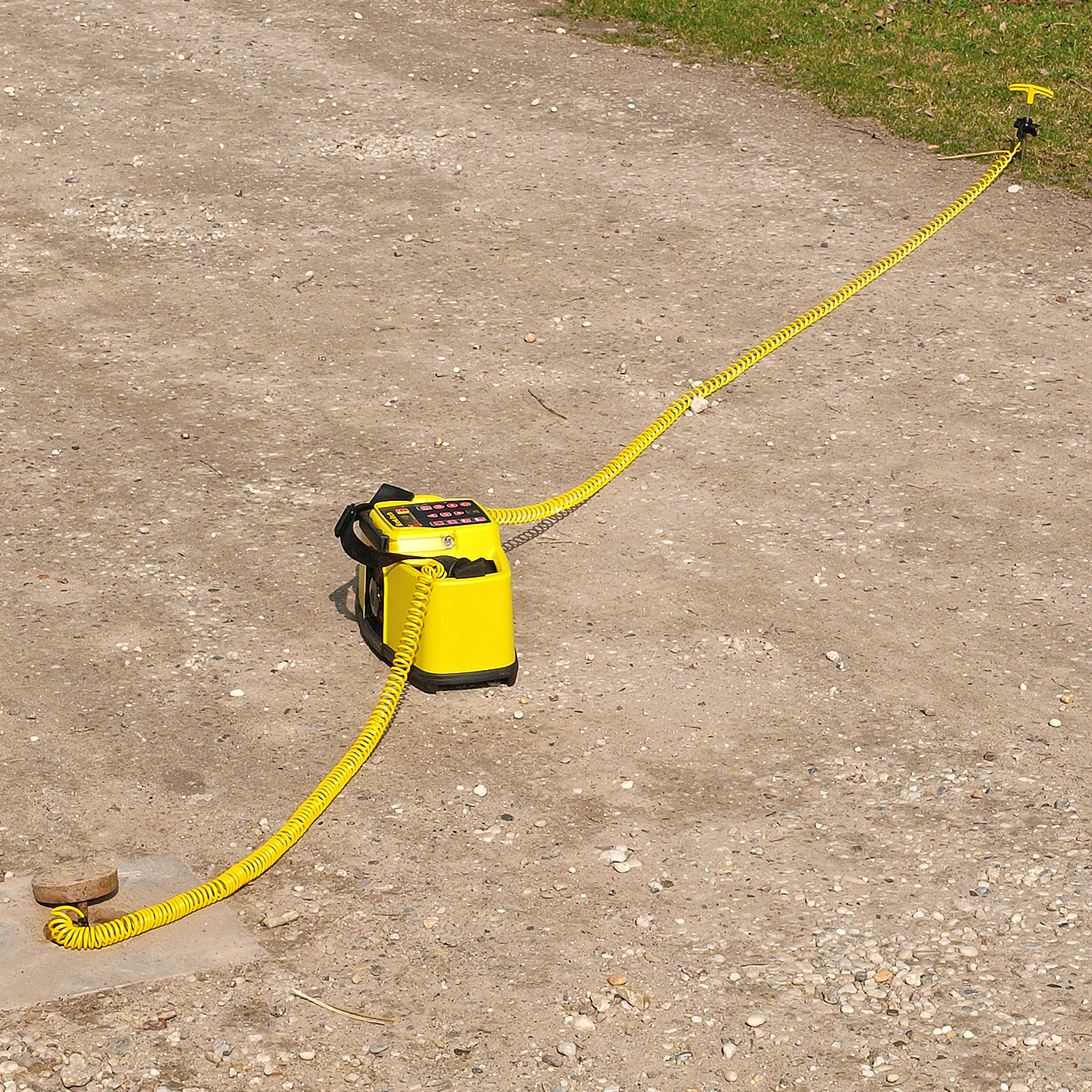

SeekTech-lähetin ST-510

ST-510
ST-510

Laiteominaisuudet:

  • 10 watin muunneltava teho
  • 27 taajuutta (128 Hz, 1 kHz, 8 kHz, 33 kHz, 93 kHz ja vielä useita lisää)
  • LCD-näyttö tarjoaa johtovastuksen, virtauksen ja tehon tiedot heti
  • Toimitus sisältää maadoituspiikin
  • 4 metriä pitkä syöttöjohto
  • 8 D-paristoa
  • Voidaan liittää jännitteeseen 230 V

SeekTech-lähetin ST-33Q+

ST-330+
ST-330+

Laiteominaisuudet:

  • maksimi 10 wattia
  • Voimakas induktiokela
  • Bluetooth integroitu – ulottuvuus enintään 183 m
  • Kaikki taajuusasetukset voidaan suorittaa suoraan SR-24:sta Bluetoothin kautta
  • Suorassa liitännässä voi ohjelmoida haluamansa taajuuden (maks. 93 kHz)
  • 8 ja 33 kHz induktiotaajuutta
  • LCD-näytössä teho, taajuus ja patterikapasiteetti
  • 6 D-soluparistoa, saatavana myös Li-Ion-akulla (18 V) tai 230-V-verkkolaitteella varustettuna

Osta

SeekTech SR-24 -paikannin näytä Trotec verkkokaupassa

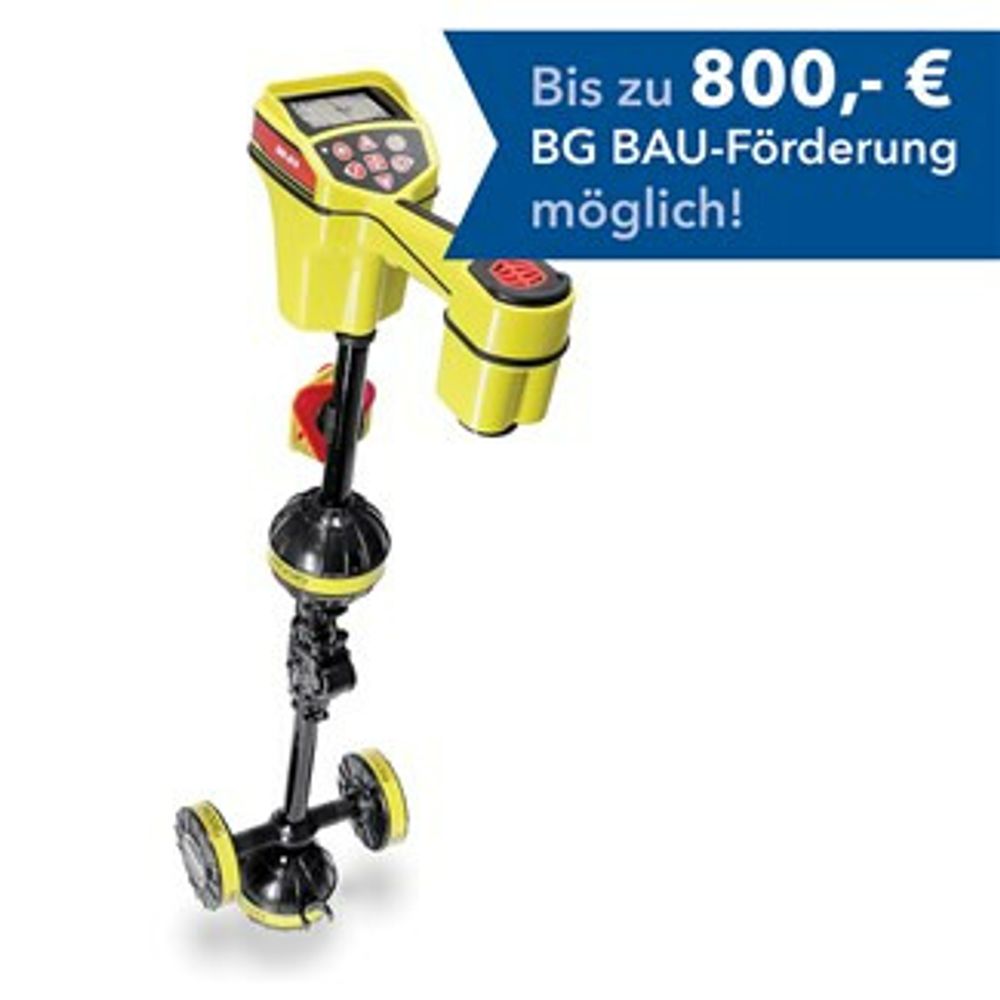

SeekTech SR-24 -paikannin

Tämän laitteen avulla voidaan paikantaa nopeasti ja tehokkaasti metallisia huoltojohtoja, jotka menevät maan alla tai ovat muuten piilossa. Paikannat vesijohtojen, kaasuputkien ja sähköjohtojen tarkat sijainnit.

4.445,40 € sis. ALV
Nettohinta ilman ALV näyttö

osto nyt

Yksityiskohdat

Tekniset tiedot
Yleistä
  Tuotenumero 3.110.004.002
Putkien paikantaminen
  Taajuus aktiivitilassa 128 Hz, 1 kHz, 8 kHz, 33 kHz
  Taajuus passiivitilassa 50/60 Hz,radio: 4 - 15 kHz ja 15 - 36 kHz
  Taajuus sonditilassa 16 Hz, 512 Hz, 640 Hz, 16 kHz, 33 kHz
  kaikki tilat käyttömääritellyt taajuudet - säädettävät 35 kHz asti
Putkien paikantaminen
  Taajuus 128 Hz
  Taajuus 1 kHz
  Taajuus 8 kHz
  Taajuus 33 kHz
  Taajuus 93 kHz
  Lähtöteho
  Lähtöjännite [V]
  Tehoasetus 4 mA
  Tehoasetus 15 mA
  Tehoasetus 50 mA
  Tehoasetus 150 mA
  Tehoasetus 600 mA
Energiansaanti
  sisäinen (paristo) 4x 1,5 V Alkaline (ANSI/ NEDA 14A, IEC LR14) tai 1,2 V NiMH tai NiCad ladattavat paristot
Laiteohjaus
  Kalvonäppäimistö
Liitännät
  Bluetooth (maks. 183 m)
Ympäristöolosuhteet
  Käyttö - min. lämpötila [°C] -20
  Käyttö - maks. lämpötila [°C] 50
  Varasto - min. lämpötila [°C] -20
  Varasto - maks. lämpötila [°C] 60
  suhteellinen ilmankosteus min. 5 % suht. kost.
  suhteellinen ilmankosteus maka. 95 % suht. kost.
Suojaluokka
  IP54
Näyttö
  LCD
  yksivärinen
Kotelon rakenne
  Muovia
Mitat
  Pituus (ilman pakkausta) [mm] 284
  Leveys (ilman pakkausta) [mm] 1 300
  Korkeus (ilman pakkausta) [mm] 790

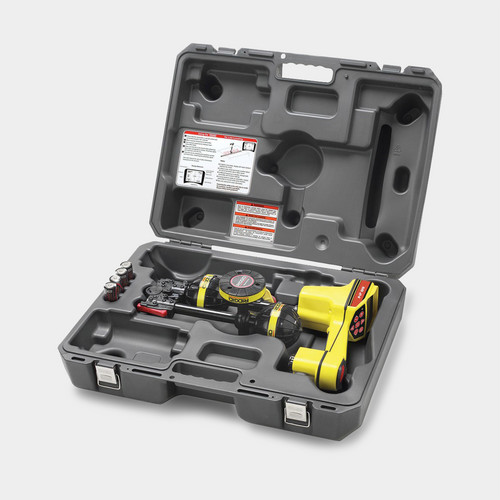

Vakiotoimitus
Vakiotoimitus
  Merkinnät ja tankopidike
  Paristo(t)
  Käyttöohje
  Kuljetuslaukku
  Smartphone-/ Tablet-App
  Suoraliitinliitännät ja -kiinnittimet
  Maapiikki
ilmoitettavat mittauskoot ja toiminnot
Toiminnot ja varustus
  Lähestymissignaalin näyttö
  Taajuuden näyttö
  Tilan näyttö
  Etäisyyden/syvyyden näyttö
  Ohjausnuoli
  Risti
  Johtolinja
  Sähkövirran voimakkuuden näyttö
  Signaalin voimakkuuden näyttö
  manuaalisesti säädettävä herkkyys
  muunneltava äänenvoimakkuuden säätely
  Kohteen syvyyden näyttö
  automaattinen tunnisteherkkyyden säätö
  GPS-toiminto

 Sarjavarusteet

 saatavina vaihtoehtoisesti

 ei käytettävissä

Lisävarusteet

SeekTech -lähetin ST-510 näytä Trotec verkkokaupassa

SeekTech -lähetin ST-510

Käytetään yhdessä paikantajan SeekTeck S-20 kanssa. Näin johdot voidaan paikantaa aktiivisesti viidestä eri frekvenssialueesta.

2.380,80 € sis. ALV
Nettohinta ilman ALV näyttö

osto nyt

Vaihtoehtoiset tuotteet
