LD6000 Yhdistelmä-ilmaisin

Vuodonetsintä ja akustinen paikantaminen

LD6000 - Ihanteellinen ratkaisu teollisuuden, vesihuollon
ja ammattiyrityksien käyttöön

Olipa vaikka putkenlasku, vuodon rajaaminen tai tarkan sijainnin määrittäminen - edistyksellinen LD6000 ja laadukas saksalaisvalmisteinen mikrofoni mahdollistavat pienimpienkin vuotoäänien ennennäkemättömän laajan havaitsemisen, signaalin prosessoimisen ja näyttämisen.

Teollisuuden asiakkaat hyötyvät yleiskäyttöisestä mittauslaitteesta LD6000, joka ei takaa ainoastaan nopeiat ja täsmätarkkoja vuodon paikannuksia monihaaraisissa putkistoissa, vaan mahdollistaa vety-mittausmenetelmällä edullisen tarkastumenetelmän, esimerkiksi hitsaussaumojen, venttiilien, säiliöiden ja kattiloiden, painejohtojen ja pumppukoteloiden tiiviyden tarkastukseen.

LD6000 avaa huoltolaitoksille monia käyttömahdollisuuksia veden hävikin analysointiin: Akustinen vuotokohdan paikannus herkillä maamikrofoneilla, merkkikaasu-vuodonetsintä vesijohtoverkoissa, metallisten ja eimetallisten putkilinjojen paikantaminen - tai putkiliitoksien ja tiivisteiden tiiviystarkastukset. Laaja lisävarustevalikoima kuten maa- ja runko- ja tarkkuusäänimikrofonit tekevät LD6000 yleiskäyttöisesti soveltuvan laitteen ammattiyrityksille nopeaan, luotettavaan vuodonetsintään.

LD6000 tarjoaa käyttäjälle erilaisia säätömahdollisuuksia nopeaan ja tarkkaan vuodonetsintään ja käytössä on valinnaisesti kosketusnäyttö, painikkeet tai kääntökosketin. Monien tyypillisten esivalinnointien erilaisiin esivalintoihin pääsee nopeasti ja suodattimet sekä parametrit voi luonnollisesti konfiguroida yksilöllisesti..

Innovatiivinen LD6000 asettaa täysin uudet mittapylväät vuodon

  • akustisessa paikantamisessa
  • putkien paikantamisessa
  • tiedonkeruutoiminnolla suoritettavissa pitkäaikaismittauksissa
  • merkkikaasulla paikantamisessa
  • ja kaikkea vain yhdellä laitteella!

Vakiotoimitus:

  • LD6000 mittauslaite [1]
  • LD K – äänivaimennetut korvakuulokkeet [2]
  • LD6000 BM – Yleismikrofoni magneettiadapterilla [3]
  • LD6000 DA – Kolmijalka-adapteri [4]
  • LD6000 VL – Jatke kärkikappaleella [5]
  • LD6000 TG – Vyö [6]
  • PC-liitäntökaapeli
  • LD6000 kuljetussalkku [7]

Vaihtoehtoiset lisävarusteet:

  • LD6000 BMW – tuulisuojattu mikrofoni (kuolleen miehen kytkimellä) [8]
  • LD6000 VK – Liitäntäkaapeli
  • LD6000 BMW DA – Kolmijalka-adapteri maamikrofonille LD6000 BMW [9]
  • LD6000 H2 – Vety-käsianturi [10]
  • LD6000 H2 – Vety--maa-anturi integroidulla pumpulla [11]
  • LD6000 H2-Pumppusarja – pumputtoman maa-anturin jälkiasennukseen [12]

Ominaisuuksien yleiskatsaus

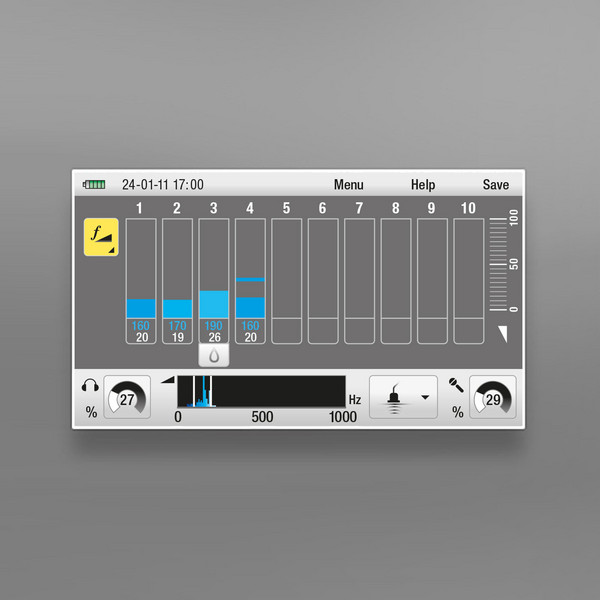

Näe ja kuule vuodot - muut akustiset tilat

Näe ja kuule vuodot - muut akustiset tilat

Smart-toiminnon ohella LD6000 on varustettu erilaisilla akustisilla tiloilla automaattiseen tai mahdollisten vuotokohtien yksilölliseen amplitydianalyysiin.
Smart-toiminto

Smart-toiminto

Ainulaatuista tässä laiteluokassa maailmanlaajuisesti on innovatiivinen Smart- toiminto - nopeuttaa entisestään vuotokohdan tarkan sijainnin paikantamista palkkikuvion avulla (patentti vireillä)
Pitkäaikaismittaus

Pitkäaikaismittaus

Vuotokohdan tarkkaa paikantamiseen voi intgroidulla äänitason-tiedonkeruulaitteella kerätä 60 minuutin ajan mittaustietoja ja protokolloidusta mittauskäyrästä nähdä vuotopaikka tai sulkea se pois.

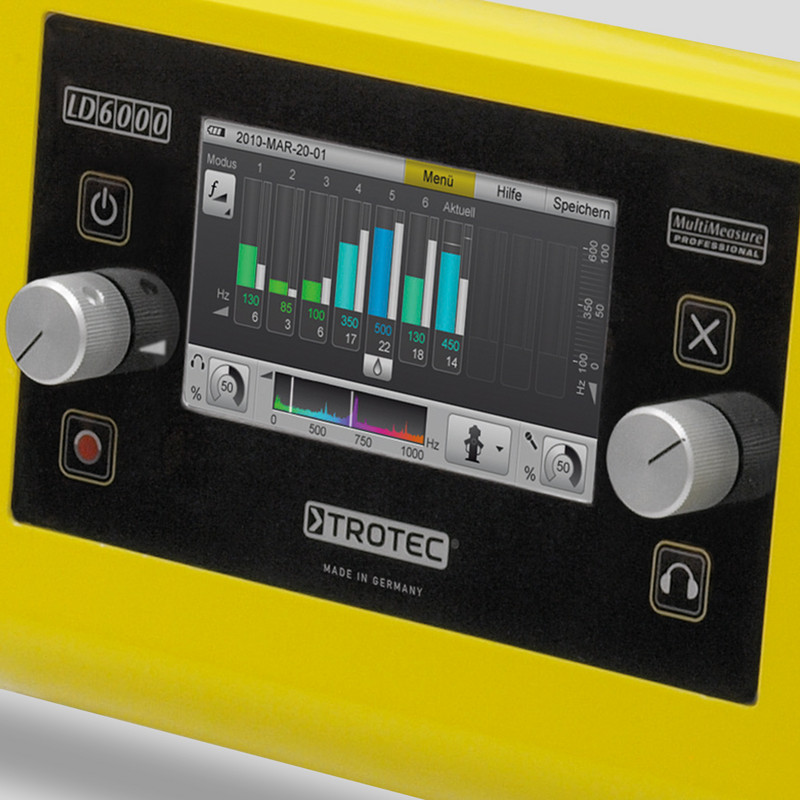

Korkearesoluutioinen värigrafiikkanäyttö kosketusnäyttötoiminnolla

Korkearesoluutioinen värigrafiikkanäyttö kosketusnäyttötoiminnolla

Ohjaus: joko kosketusnäytöllä tai painikkeilla ja pyörivillä säätimillä.

Käytännön edut:

  • Vuodonetsintä yhdellä ainoalla laitteella akustisesti ja merkkikaasun avulla
  • Korkearesoluutioinen värigrafiikkanäyttö kosketusnäyttötoiminnolla
  • Ainulaatuista tässä laiteluokassa maailmanlaajuisesti: Innovatiivinen Smart- toiminto nopeuttaa entisestään vuotokohdan tarkan sijainnin paikantamista palkkikuvion avulla (patentti vireillä)
  • Laitteeseen on ohjelmoitu valmiiksi useita tyypillisiä käyttötarkoituksia
  • Kaikki suodattimet ja parametrit ovat vapaasti konfiguroitavissa.
  • Putkien paikantamisen toiminto
  • Täyttää kuulonsuojaukselle asetetut vaatimukset BGV B3 (aikaisemmin VBG 121) määräyksen mukaisesti, kun laitetta käytetään alkuperäisten kuulokkeiden kanssa
  • Hyvin herkkä, tukeva tarkkuusmikrofoni, saksalaista laatua

Akustisen vuodonpaikannuksen periaate

Nopeasti ulosvirtaava vesi paineputkistojen vuotokohdissa tuottaa hankausäänen.

Ensinnäkin putkisto saatetaan värähtelemään, jolloin tämä ääni kulkee putkia pitkin, ja voidaan kuulla pitkän matkan päässä kontaktikohdassa(venttiili, hydrantti, armatuuri) runkoäänimikrofonin ansiosta.

Toiseksi vuotokohdassa ulos virtaava vesi tuottaa ääniä, jotka voi kuulla maan alta aina pinnalle asti maapohjaäänimikrofonin ansiosta.

Monipuoliset tehtävät

Innovatiivinen LD6000-yhdistelmäilmaisin soveltuu moniin eri tehtäviin mahdollistaen akustisen ja merkkikaasua käyttävän vuodonetsinnän yhdellä ainoalla laitteella:

  1. Akustinen paikantaminen geofonilla.
  2. Paikannus ja johtojen suuntaus, myös muovijohdoille.
  3. Akustinen runkoäänen mittaus.
  4. Vuodonetsintä merkkikaasulla juomavesiverkostossa.
  5. Kotitalouksien ja teollisuuden johtojen ja putkien vuodonetsintä ja tiiviystarkastus.

Putkien paikantamisen toiminto

Leitungsortungsmodus

Tämä toiminto on tarkoitettu erityisesti muovisten painevesijohtojen paikantamiseen, joita tutkaillaan LD-PULS pulssiaaltogeneraattorilla.

Lisätietoa LD-PULS...

Savukaasupaikannin

Spurengasdetektion

Yhdessä vety-anturin kanssa LD6000 H2 laitteella voi putkiverkostoissa tai putkistojen asennuksessa suorittaa nopeasti ja tarkasti savukaasu-vuodonetsintää.

Lisätietoa vety-anturista
LD6000 H2...

Osta

LD 6000 -välinesetti vuodonpaikannukseen näytä Trotec verkkokaupassa

Tekniset tiedot

Tekniset tiedot
Yleistä
  Tuotenumero 3.110.008.010
Ääni
  Mittausalue min. [Hz] 0
  Mittausalue maks. [Hz] 4 000
  Vahvistus [dB] 120
  Tuloimpedanssi [Ω] 1 M
  Ulostuloimpedanssi maks. [Ω] 10
Näyttö
  LCD
  Kosketusnäyttö
  väri
Tallennusorganisaatio
  Tiedostomuisti sisäinen Flash-muisti jopa 20 mittaukselle ja välimuisti pitkäaikaismittausten tallennukseen à 5, 15, 30 ja 60 min.
  Muistityyppi sisäinen Flash
Liitännät
  Bajonetti (mikrofoni)
  Bajonetti (anturi)
  6,3 mm jakkipistoke (kuulokkeet)
Laiteohjaus
  Kalvonäppäimistö
  Säätönupit
Kotelon rakenne
  Muovi/metalli
Suojaluokka
  IP54
Ympäristöolosuhteet
  Käyttö - min. lämpötila [°C] -5
  Käyttö - maks. lämpötila [°C] 55
Akun kesto
  enintään 14 h jatkuvassa käytössä
  enintään 40 h normaalikäytössä
Energiansaanti
  Paristotyyppi 4 x tyyppi LR14 C 1,5 V
Mitat
  Pituus (ilman pakkausta) [mm] 210
  Leveys (ilman pakkausta) [mm] 160
  Korkeus (ilman pakkausta) [mm] 60
Paino
  (ilman pakkausta) [kg] 1,05
Vakiotoimitus
Vakiotoimitus
  äänivaimennetut korvakuulokkeet
  Yleismikrofoni
  Kolmijalka-adapteri yleismikrofoniin
  Jatke kärkikappaleella yleismikrofoniin
  Kantohihna mittauslaitteelle
  Kuljetuslaukku
  PC-liitosjohto (USB-erikoisratkaisu)
  Käyttöohje
  Magneettiadapteri yleismikrofoniin
  Ohjelmisto LD6000 Transfer
  Paristo(t)
ilmoitettavat mittauskoot ja toiminnot
ulkoinen anturi
  Ääni [yksiköt]
Toiminnot ja varustus
  akustinen vuodonetsintä (kuuloääni) sisältäen F&L-analyysitoiminnon
  akustinen vuodonetsintä (kuuloääni) sisältäen Smart-analyysitoiminnon
  akustinen vuodonetsintä (kuuloääni, tiedonkeruutoiminto)
  akustinen putkien paikantaminen äänipaikannuksella
  Merkkikaasu-vuodonetsintä
  Minimaalitason näyttö
  ilmoitettu arvo
  akustinen pulssiaaltomittaus
  automaattinen suodatustiheyden säätö
  automaattinen tunnisteherkkyyden säätö
  Ensisijainen muisti manuaaliseen suodatusasetukseen
  Äänitaso-yliohjaussuoja
  Merkkikaasuetsintä pitoisuusriippumattomalla optisella signaalilla
  Merkkikaasuetsintä pitoisuusriippumattomalla akustisella signaalilla
  Ohjaus kosketusnäytöllä
  Ohjaus painikkeilla
  Ohjaus kääntökytkimellä
  Ylipäästösuodin säädettävissä
  Alipäästösuodatin säädettävissä
  enintään 256 vapaasti valittavaa suodatinta
