LTC-paikannusjärjestelmä

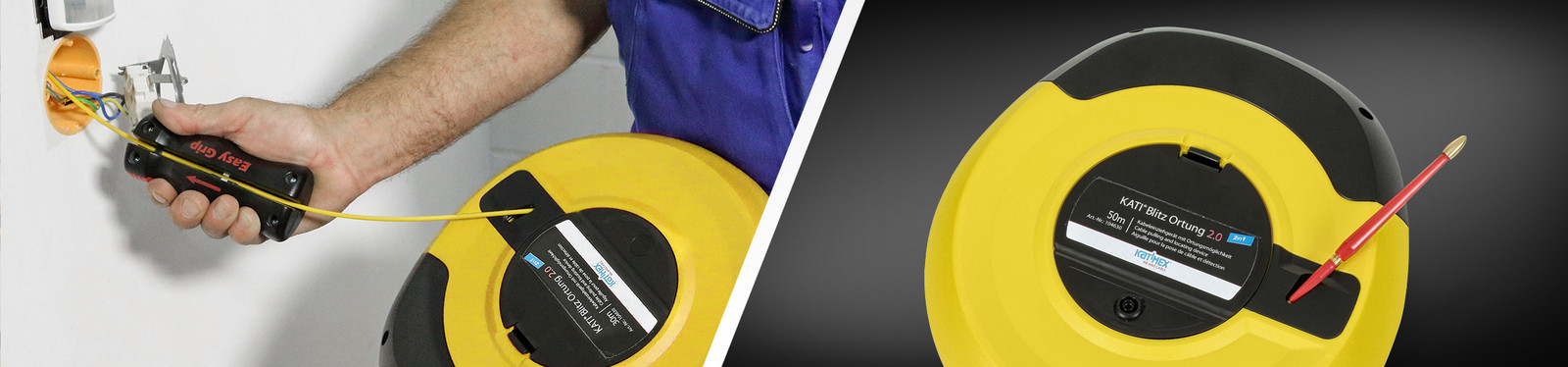

2-in-1-järjestelmä kaapelien asennukseen ja pitkien matkojen paikannukseen

LTC-järjestelmää voidaan käyttää paikantamaan putkitukoksia jo olemassa olevissa putkissa kuin myös työntöapuna uusien kaapeleiden asennuksissa.

LTC-järjestelmä selviää vaivatta vaikeistakin paikoista, joissa muut työntöavut epäonnistuvat, esim. käytössä olevista putkistoista, jotka ovat mutkaisia ja käsittävät pitkän matkan.

Kestävässä kotelossa on käytännöllinen varustelokero ja integroitu sisäinen, vaihdettava liukurengassiirtäjä, joka mahdollistaa kiinnittämisen tavallisiin lähetinyksikköihin.

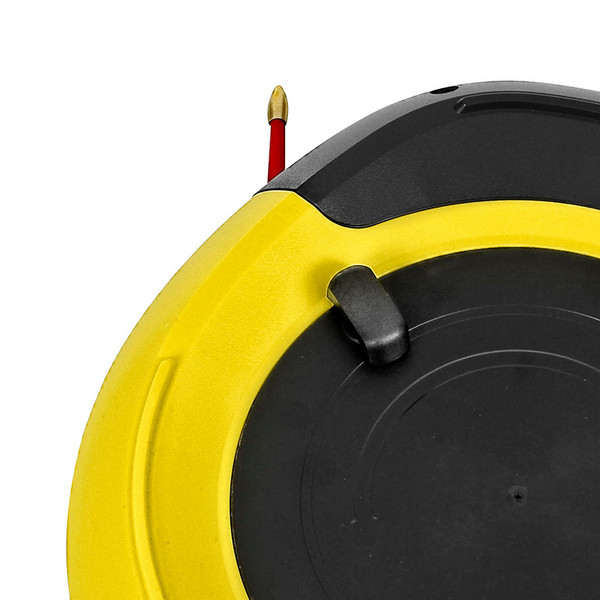

Takaosan kampi nopeuttaa 20- ja 30-metrisen kaapelin kelausta
Kätevä kampitoiminto
Kotelon sisään on integroitu kätevä huoltokotelo, jossa on runsaasti erilaisia lisävarusteita ja kiinteä katto
Kätevä huoltokotelo
Lasikuituvahvisteinen kaapelilähtö ja aloitushylsyn takaisinvirtaussuoja
Lasikuituvahvisteinen kaapelilähtö ja takaisinvirtaussuoja

Koska kotelon ulkopuolella ei ole liikuteltavia osia, pöly ja lika eivät pääse vahingoittamaan laitetta ja näin lyhentämään sen käyttöikää.

Takaosaan integroitu kampi tekee työntökaapelin 20- ja 30-metrisen version kelaamisesta lastenleikkiä, jolloin lasikuituvahvisteinen kaapelilähtö ja takaisinvirtaussuoja estää tahattoman kelauksen koteloon.

Selviää vaivatta myös tiukista mutkista

Paranneltu aloitushylsy ja joustava sondi

LTC-järjestelmän optimoitu aloitushylsy (1) lisää polykaatti-lasikuituprofiilin taivutusominaisuuksia hylsyn ja kaapelin siirtymäkohdassa. Yhdessä parannellun jousipääjohtimen (2) kanssa aloitushylsy ei ainoastaan vähennä hihnan rikkoutumista, mutta myös mahdollistaa jopa vielä pienemmän taivutussäteen, enintään 30 mm menettämättä työntövoiman vakautta. Lyhyempi messinkipää varmistaa näin yhdessä korkealaatuisen muovin kanssa optimoidun voiman työntämisen aikana.

Voidaan käyttää myös reittien paikantamiseen

Pitkien matkojen paikantaminen liitetyllä lähettimellä

Lasikuitukaapelissa on kuparilankoja, jotka lähettävät paikannettavaa signaalia koko kaapelin pituudelta. Sitä varten liitetään lähetinkaapeli LTC:hen ja toinen maadoitetaan.

Kuvassa esitetään esimerkkinä ST-510-lähetin ja SR-24 vastaanotin. Paikannusjärjestelmä mahdollistaa myös tavallisten 33-kHz-taajuuden lähettimien ja vastaanottimien käytön.

Käytännön edut:

  • Kaksi yhdessä: Voidaan käyttää uusien johtojen asennuksissa ja johtojen paikannuksessa
  • Löytää ja seuraa tarkasti onttojen putkien sijainteja tai tukoksia
  • Vain yksi henkilö tarvitaan suorittamaan koko paikannus
  • Vankka ja joustava lasikuitu-työntökaapeli pienellä taivutussäteellä
  • Kestävä kotelo ja lasikuituvahvisteinen kaapelilähtö ja integroitu kampi helppoon kaapelin kelaukseen
  • Liukurengassiirtäjä lasikuitukaapelin siirtoon myös lähettimen ollessa liitettynä
  • Jos lasikuitukaapeli murtuu, se voidaan korjata – ei vaadi koko käämin vaihtamista
LTC-järjestelmän parannellun aloitushylsyn ja joustavan sondin yhdistelmä mahdollistaa nyt vielä pienemmät taivutussäteet 30 mm saakka ilman työntövoiman menetystä
Pienille taivutussäteille ilman työntövoiman menetystä

Toimitukseen kuuluvat varusteet:

  • Joustava sondi á ø 7 mm ja ø 10 mm
  • Messinkinen vetopää, jossa M5-kierre (ø 6 mm) ja silmukat
  • Kaapelinvetäjä kierteentasaimella kaapelille ø 6 - 9 mm
  • Kolme messinkistä hylsyliitintä
  • Kaksi aloitushylsyä M5-kierteellä
  • Yksi erikoisliima (3 g) lasikuidulle työntökaapelin korjaukseen

Muut lisävarusteet pyynnöstä.

LTC-paikannusjärjestelmä

LTC3020

LTC3020 Paikannusjärjestelmä 20m näytä Trotec verkkokaupassa

LTC3020 Paikannusjärjestelmä 20m

LTC3020 -paikannusjärjestelmän avulla voidaan seurata kaapeli/putkimatkoja, paikantaa pystysylinterisulkuja tai tukoksia sisäasennuksissa sekä vetää kaapeleita onttojen putkien läpi. Näiden ominaisuuksien johdosta LTC -paikannusjärjestelmä on erittäin monipuolinen ja joustava.

189,84 € sis. ALV
Nettohinta ilman ALV näyttö

osto nyt

Tekniset tiedot
Yleistä
  Tuotenumero 3.110.005.002
Putkien paikantaminen
  maksimaalinen paikannussyvyys n. 4 m (riippuen peittävän materiaalin ominaisuuksista
  käytettävä taajuus 33 kHz
  Ø työntökaapeli 3 mm
  Ø johdinpää 7-10 mm
  Työntökaapelin pituus 20 m
Liitännät
  Banaanipistokepistorasia(t) lähetyskaapelin liittämiseen
Energiansaanti
  ulkoinen (lähetysyksikkö)
Kotelon rakenne
  Muovia
  Metalli
Mitat
  Pituus (ilman pakkausta) [mm] 330
  Leveys (ilman pakkausta) [mm] 260
  Korkeus (ilman pakkausta) [mm] 80
Paino
  (ilman pakkausta) [kg] 1,15
Vakiotoimitus
Vakiotoimitus
  Käyttöohje
  Veto- ja työntötuki
  Joustava sondi ø 7 mm
  Joustava sondi ø 10 mm
  Viisi messinkistä vetopäätä, joissa M5-kierre ja silmukat
  Kaapelinvetäjä kierteentasaimella kaapelille Ø 6-9 mm
  Messinkinen alkuhylsy M5-kierteellä
  Kolme messinkistä hylsyliitintä
  Erikoisliima lasikuidulle
ilmoitettavat mittauskoot ja toiminnot
ulkoinen anturi
  paikannustaajuuden passiivinen lähettäminen putkien paikantamiseen
Toiminnot ja varustus
  Voidaan käyttää uusien johtojen asennuksissa
  liukurengassiirtäjä
  Mahdollisuus etäisyyksien paikannukseen
  Mahdollisuus täsmäpaikannukseen
  Hienosäädettävät jarrut

 Sarjavarusteet

 saatavina vaihtoehtoisesti

 ei käytettävissä

LTC3030

LTC3030 Paikannusjärjestelmä 30m näytä Trotec verkkokaupassa

LTC3030 Paikannusjärjestelmä 30m

LTC3030 -paikannusjärjestelmän avulla voidaan seurata kaapeli/putkimatkoja, paikantaa pystysylinterisulkuja tai tukoksia sisäasennuksissa sekä vetää kaapeleita onttojen putkien läpi. Näiden ominaisuuksien johdosta LTC -paikannusjärjestelmä on erittäin monipuolinen ja joustava.

198,03 € sis. ALV
Nettohinta ilman ALV näyttö

osto nyt

Tekniset tiedot
Yleistä
  Tuotenumero 3.110.005.011
Putkien paikantaminen
  maksimaalinen paikannussyvyys n. 4 m (riippuen peittävän materiaalin ominaisuuksista
  käytettävä taajuus 33 kHz
  Ø työntökaapeli 3 mm
  Ø johdinpää 7-10 mm
  Työntökaapelin pituus 30 m
Liitännät
  Banaanipistokepistorasia(t) lähetyskaapelin liittämiseen
Energiansaanti
  ulkoinen (lähetysyksikkö)
Kotelon rakenne
  Muovia
  Metalli
Mitat
  Pituus (ilman pakkausta) [mm] 330
  Leveys (ilman pakkausta) [mm] 260
  Korkeus (ilman pakkausta) [mm] 80
Paino
  (ilman pakkausta) [kg] 1,25
Vakiotoimitus
Vakiotoimitus
  Käyttöohje
  Veto- ja työntötuki
  Joustava sondi ø 7 mm
  Joustava sondi ø 10 mm
  Viisi messinkistä vetopäätä, joissa M5-kierre ja silmukat
  Kaapelinvetäjä kierteentasaimella kaapelille Ø 6-9 mm
  Messinkinen alkuhylsy M5-kierteellä
  Kolme messinkistä hylsyliitintä
  Erikoisliima lasikuidulle
ilmoitettavat mittauskoot ja toiminnot
ulkoinen anturi
  paikannustaajuuden passiivinen lähettäminen putkien paikantamiseen
Toiminnot ja varustus
  Mahdollisuus etäisyyksien paikannukseen
  Voidaan käyttää uusien johtojen asennuksissa
  liukurengassiirtäjä
  Mahdollisuus täsmäpaikannukseen
  Hienosäädettävät jarrut

 Sarjavarusteet

 saatavina vaihtoehtoisesti

 ei käytettävissä

LTC3050

LTC3050 Paikannusjärjestelmä 50m näytä Trotec verkkokaupassa

LTC3050 Paikannusjärjestelmä 50m

LTC3050 -paikannusjärjestelmän avulla voidaan seurata kaapeli/putkimatkoja, paikantaa pystysylinterisulkuja tai tukoksia sisäasennuksissa sekä vetää kaapeleita onttojen putkien läpi. Näiden ominaisuuksien johdosta LTC -paikannusjärjestelmä on erittäin monipuolinen ja joustava.

225,68 € sis. ALV
Nettohinta ilman ALV näyttö

osto nyt

Tekniset tiedot
Yleistä
  Tuotenumero 3.110.005.021
Putkien paikantaminen
  maksimaalinen paikannussyvyys n. 4 m (riippuen peittävän materiaalin ominaisuuksista
  käytettävä taajuus 33 kHz
  Ø työntökaapeli 3 mm
  Ø johdinpää 7-10 mm
  Työntökaapelin pituus 50 m
Liitännät
  Banaanipistokepistorasia(t) lähetyskaapelin liittämiseen
Energiansaanti
  ulkoinen (lähetysyksikkö)
Kotelon rakenne
  Muovia
  Metalli
Mitat
  Pituus (ilman pakkausta) [mm] 330
  Leveys (ilman pakkausta) [mm] 260
  Korkeus (ilman pakkausta) [mm] 80
Paino
  (ilman pakkausta) [kg] 1,5
Vakiotoimitus
Vakiotoimitus
  Käyttöohje
  Veto- ja työntötuki
  Joustava sondi ø 7 mm
  Joustava sondi ø 10 mm
  Viisi messinkistä vetopäätä, joissa M5-kierre ja silmukat
  Kaapelinvetäjä kierteentasaimella kaapelille Ø 6-9 mm
  Messinkinen alkuhylsy M5-kierteellä
  Kolme messinkistä hylsyliitintä
  Erikoisliima lasikuidulle
ilmoitettavat mittauskoot ja toiminnot
ulkoinen anturi
  paikannustaajuuden passiivinen lähettäminen putkien paikantamiseen
Toiminnot ja varustus
  Mahdollisuus etäisyyksien paikannukseen
  Voidaan käyttää uusien johtojen asennuksissa
  liukurengassiirtäjä
  Mahdollisuus täsmäpaikannukseen
  Hienosäädettävät jarrut

 Sarjavarusteet

 saatavina vaihtoehtoisesti

 ei käytettävissä

Lisävarusteet

SeekTech -lähetin ST-510 näytä Trotec verkkokaupassa

SeekTech -lähetin ST-510

Käytetään yhdessä paikantajan SeekTeck S-20 kanssa. Näin johdot voidaan paikantaa aktiivisesti viidestä eri frekvenssialueesta.

2.380,80 € sis. ALV
Nettohinta ilman ALV näyttö

osto nyt
